在线客服
客服热线
02169925077
客服组:
在线客服
服务时间:
8:30 - 17:30

版权所有   ©   2018  上海康晟航材科技股份有限公司  沪ICP备10214040号

在线客服热线电话

Tel:13641813331

 技术支持:13671903676

E-mail:[email protected]

地址:上海市嘉定区外冈镇沪宜公路5999号

关注公众号

021-69925077

浏览量
产品名称

NS313

没有此类产品
产品描述

一、概述

NS313是在高温下具有优秀的机械型能的镍铬钴钼合金,该合金具有耐高温腐蚀性能,如氧化和碳化。


NS313具有以下特性:

●在高达1100℃高温下具有很好的瞬时和长期机械性能
●在1100℃时具有高抗氧化性

●在1100℃时具有高抗碳化性

●良好的焊接性能


NS313化学成分:

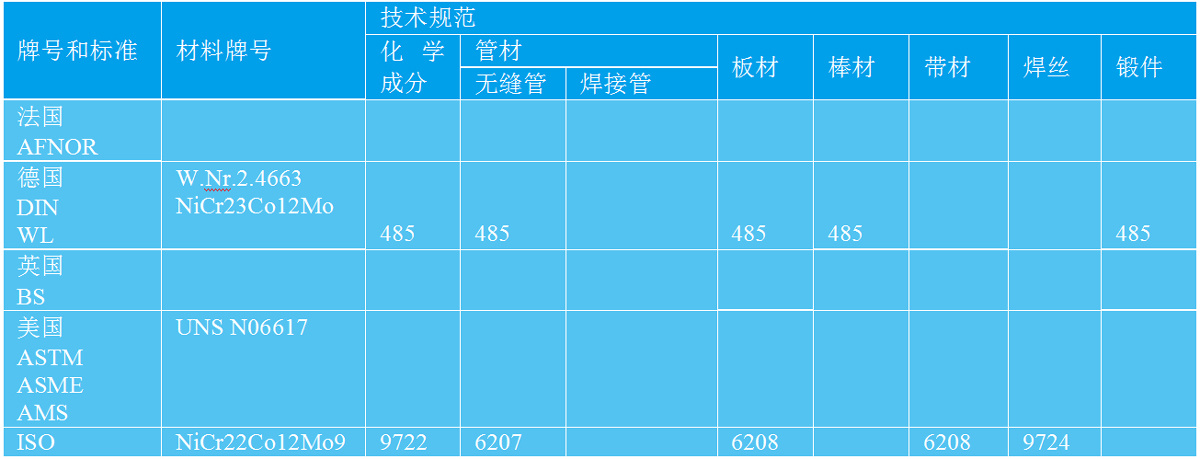

NS313牌号和标准:



NS313物理性能:

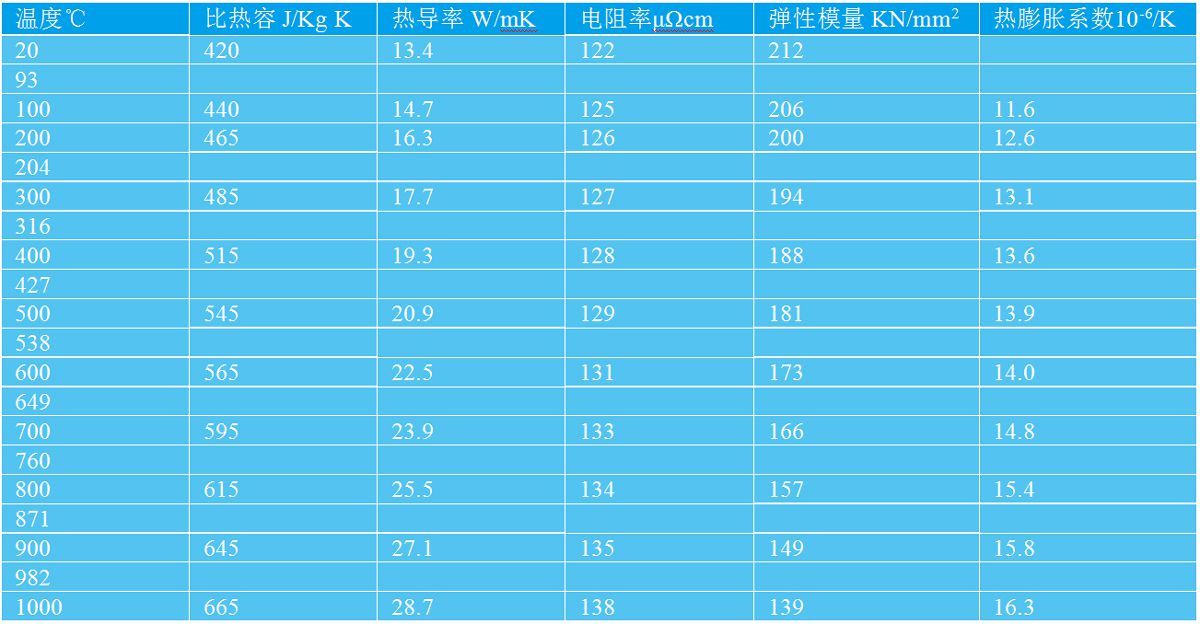

 室温及高温时的典型物理性能    密度:ρ=8.4g/cm3

                              熔化温度范围:1330~1380℃


NS313机械性能:

下表中所列性质适用于NS313合金的固溶处理态的给定规格产品。非标准尺寸材料的特殊性能可以根据特定应用场合的要求提供。

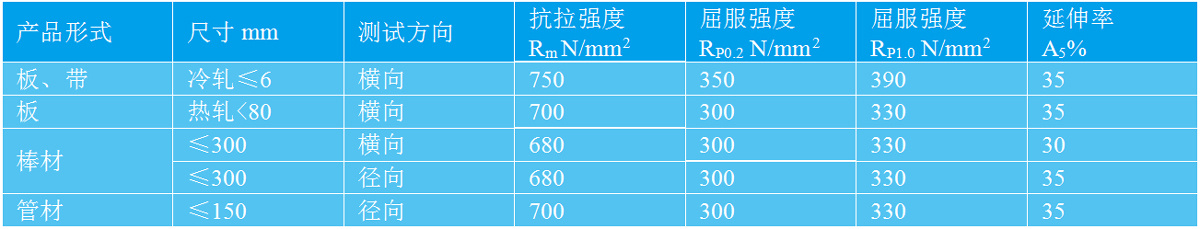

室温机械性能最小值(参照VdTÜV485)

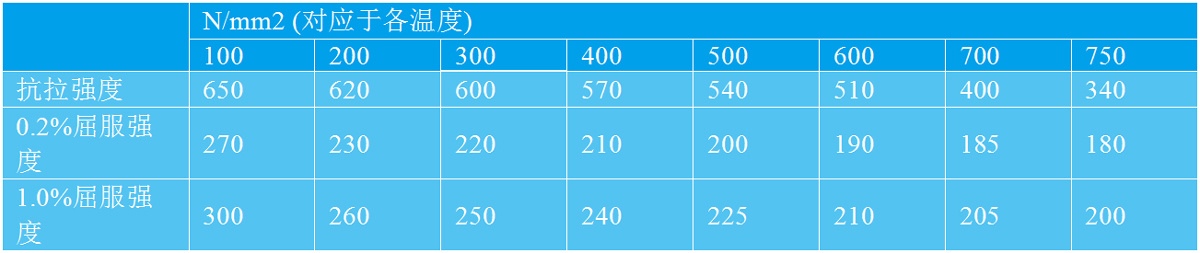

合金在高温下的最低机械性能(参照VdTÜV485)



NS313ISO-V型缺口:

室温平均值:横向>=100J/cm2

            径向>=150J/cm2

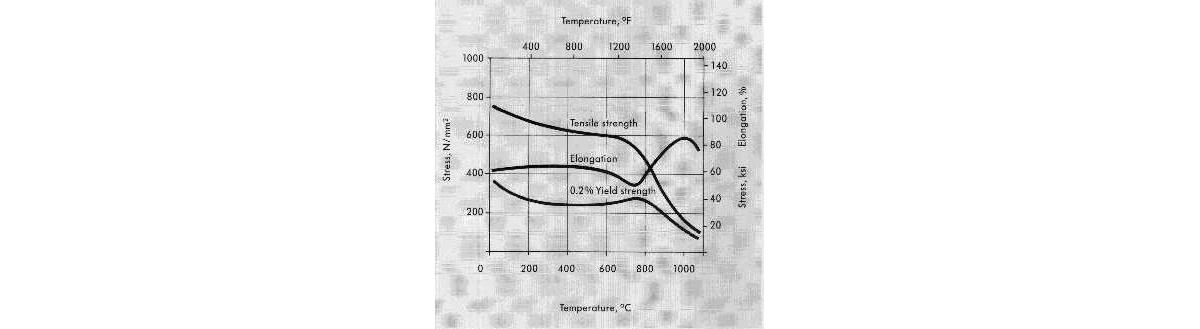

固溶处理态在室温和高温时的机械性能

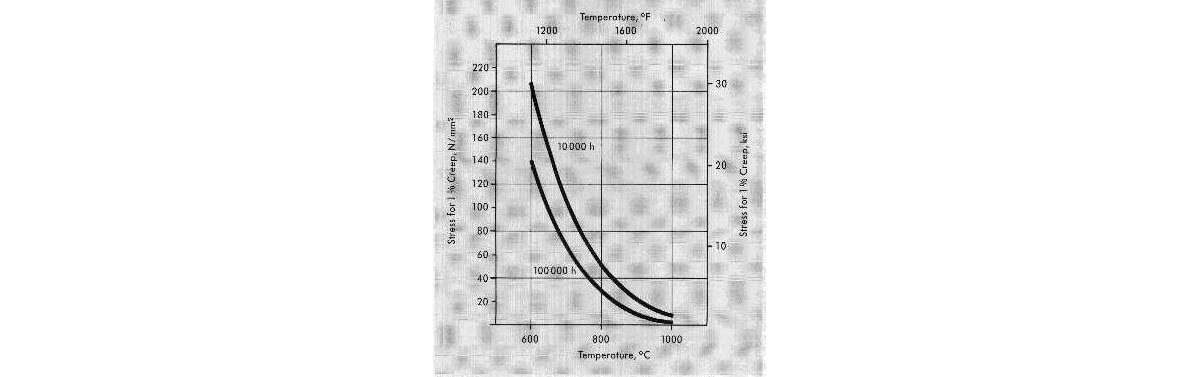

固溶处理态1%蠕变的典型应力

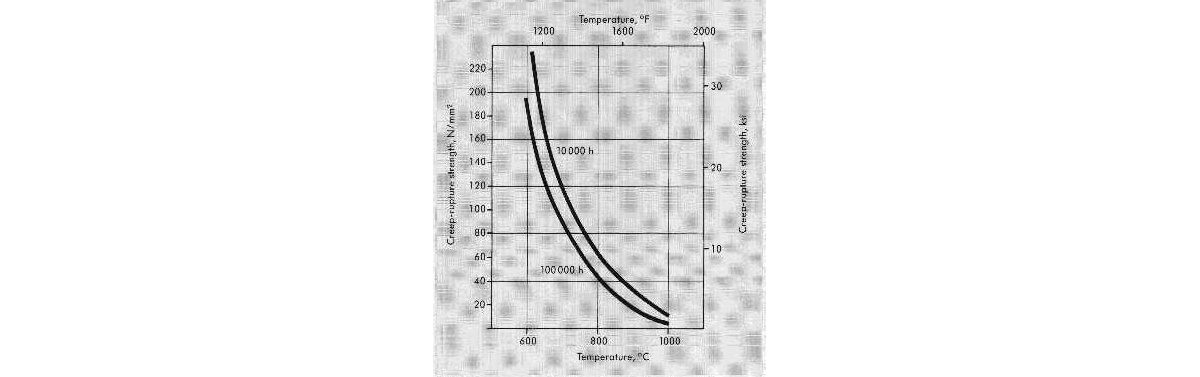

固溶处理态的典型蠕变断裂强度



NS313金相结构:

NS313合金为面心立方晶格结构,具有很好的晶相稳定性。通过固溶硬化具有了优秀的高温强度,合金没有时效硬化。

​NS313耐腐蚀和耐热性能:

NS313合金在热腐蚀领域中如硫化环境,尤其是高达1100℃循环的氧化和碳化环境中具有极好的耐腐蚀能力。这些耐腐蚀性加上出色的机械性能,使这种合金特别适用于高温领域。

另外,较高的镍、铬、钼含量使合金在大多数侵蚀介质中具有好的抗腐蚀性。

NS313应用:

NS313适用于高温和极高机械应力的场合。推荐使用温度不超过1000℃。同时NS313适用于薄壁结构部件加工等需要减轻重量的场合。

 ● 工业和航空汽轮机部件

 ● 空气加热器

 ● 马弗罐和辐射馆

 ● 高温热交换器、阀和弹簧

 ● 高温气体冷却核反应堆,如核反应堆高温部件-氦/氦介质热交换器

 ● 化工设备

 ● 石化工业中的螺旋管和管道

NS313加工和热处理

NS313合金在各种冷热加工过程中都易于加工,不过由于高强度,需要大功率设备。

NS313合金的焊接性能优秀,可采用各种焊接方法焊接。

NS313预热:

工件在加热之前和加热过程中都必须进行表面清理,保持表面清洁。若加热环境含有硫、磷、铅或其他低熔点金属,NS313合金将变脆。杂质来源于做标记的油漆、粉笔、润滑油、水、燃料等。燃料的硫含量要低,如液化气和天然气的杂质含量要低于0.1%,城市煤气的硫含量要低于0.25g/m3,石油气的硫含量低于0.5%是理想的。

加热的电炉最好要具有较精确的控温能力,炉气必须为中性或弱氧化性,应避免炉气成分在氧化性和还原性中波动。加热火焰不能直接烧向工件。

所有的加热过程中,材料必须加入已升温的炉子中。

NS313热加工:

由于非常高的热强度,热加工时需要相当大的加工力。

NS313合金合适的热加工温度为1200-950℃,冷却方式可以是水淬或其他快速冷却方式,材料须在加热炉达到最高炉温时入炉。

NS313冷加工:

冷加工应在退火处理后进行,NS313的加工硬化率大于奥氏体不锈钢,因此加工设备应作相应调整,并且在冷加工过程中应有中间退火过程。

当冷变形量大于10%或对于应用温度高于900℃的材料冷变形量大于5%时,需要最终固溶退火。

NS313热处理:

为了得到合适的性能,固溶处理温度为1150℃-1200℃,必须水淬以得到最大的抗蠕变性,厚度小于1.5mm 的也可以快速空冷。去应力退火温度为可达870℃。在所有的热处理过程中,都要注意前面提到的关于保持清洁的事项。

NS313热处理:

为了得到合适的性能,固溶处理温度为1150℃-1200℃,必须水淬以得到最大的抗蠕变性,厚度小于1.5mm 的也可以快速空冷。去应力退火温度为可达870℃。在所有的热处理过程中,都要注意前面提到的关于保持清洁的事项。

NS313打磨:

在NS313工件焊缝附近的氧化物要比不锈钢的更难以去除。机械或化学方法都可以采用,用机械方法时,要避免产生金属污染和高的表面变形。在硝酸和氢氟酸的混合酸中酸洗之前,也要用砂纸去除氧化物或进行盐浴预处理。

NS313机加工:

NS313的机加工需在固溶处理后进行,要考虑到材料的加工硬化性,NS313必须采用比低合金标准奥氏体不锈钢低的表面切削速度和重进刀。

NS313焊接:

NS313合金很适合于焊接,包括钨电极电弧焊(GTAW/TIG)、手工电弧焊(GMAW/MIG)、脉冲弧焊和保护气体弧焊。

焊接前,材料须为固溶处理态,材料表面要洁净、无油污、无粉笔记号等,焊缝周围25mm 范围内要打磨露出光亮的金属。

采用低热量输入,层间温度不超过150℃。

不需要焊前或焊后热处理。

推荐使用的焊接材料:

GTAW/GMAW

Nicrofer S 5520

W.-Nr. 2.4627

SG-NiCr22Co12Mo

AWS A 5.14 ERNiCrCoMo-1

SMAW

W.-Nr. 2.4628

EL-NiCr21Co12Mo

AWS A 5.11 ENiCrCoMo-1
未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
上一篇
下一篇

产品展示
